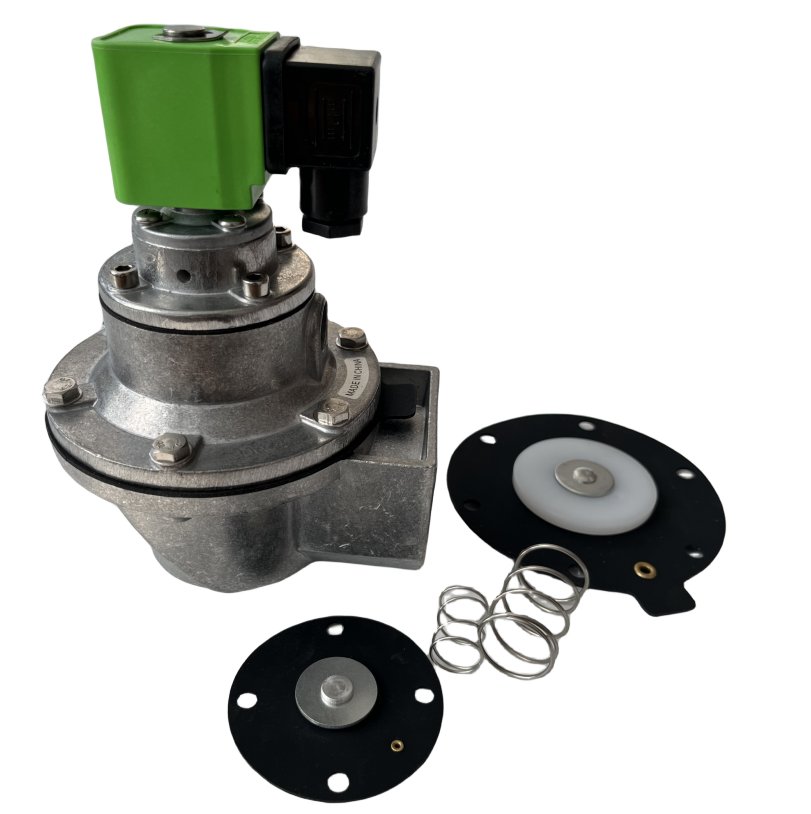

DMF-Z-40S PULSE JET VALVE TYPE 24VDC 220VA
Product Description
:
: SMCC
:
:
:
:
:
:
:
:
:
:
Product Details
DMF-Z-40S PULSE JET VALVE TYPE 24VDC 220VA
The diaphragm is the most important part of the pulse valve. When the pulse valve is energised, the trapped air above pulse valve diaphgram is quickly exhausted causing fast opening of main diaphragm valve. When the pulse valve is de-energised , air escapes through bleed hole of main pulse valve to balance the diaphragm pressure and instantly closes the pulse valve.
DMF SERIES PULSE JET VALVES:
1. Right-angle pulse jet valve: DMF-Z-20, DMF-Z-25, DMF-Z-40S, DMF-Z-50S, DMF-Z-62S, DMF-Z-76S, DMF-Z-102S
2. Quick-installation pulse jet valve: DMF-ZM-20, DMF-ZM-25, DMF-ZM-40S, DMF-ZL-B
3. Immersion (embedded) pulse jet valve: DMF-Y-25, DMF-Y-40S, DMF-Y-50S, DMF-Y-62S, DMF-Y-76S, DMF-YA-76S, DMF-YB-76S, DMF-Y-102S, DMF-Y-102SA, DMF-Y-102SE
4. Flanged pulse jet valve: DMF-ZF-25, DMF-ZF-40S
5. Straight-through pulse jet valve: DMF-T-20, DMF-T-25S, DMF-T-40S, DMF-T-50S, DMF-T-62S
PRODUCT ATTRIBUTES.
Options for your customization:
1. Diaphragm Material: TPE, NBR, EPDM, FKM
2. Seat Material: Nylon, Rubber, PTFE
3. Diaphragm Color: Black, White, Red, Green, etc
4. Diaphragm Size: We can make it as same as your drawing
5. Packaging: We can provide you custom plastic bag with low MOQ
TECHNICAL DATE SHEET
Model | Nominal diameter | Number of diaphragms | Inlet | Outlet | Weight (kg) | |
mm | inch | |||||
DMF-Z-20 | Φ20 | 3/4'' | 1 | G3/4'' | G3/4'' | 0.65 |
DMF-Z-25 | Φ25 | 1''' | 1 | G1'' | G1'' | 0.8 |
DMF-Z-40S | Φ40 | 1 1/2'' | 2 | G1 1/2'' | G1 1/2'' | 1.4 |
DMF-Z-50S | Φ50 | 2'' | 2 | G 2'' | G2 | 2.4 |
DMF-Z-62S | Φ62 | 2 1/2'' | 2 | G2 1/2'' | G2 1/2'' | 3.5 |
DMF-Z-76S | Φ76 | 3'' | 2 | G3'' | G3'' | 4.3 |
DMF-Z-90S | Φ90 | 3 1/2'' | 2 | G3 1/2'' | G3 1/2'' | 5.75 |
DMF-Z-102S | Φ102 | 4'' | 2 | G4'' | G4'' | 7.3 |
DMF-20L-B | Φ20 | 3/4'' | 1 | G3/4'' | Φ27 | 0.75 |
